系统分析与设计homework7 建模练习

题目

Forest 应用

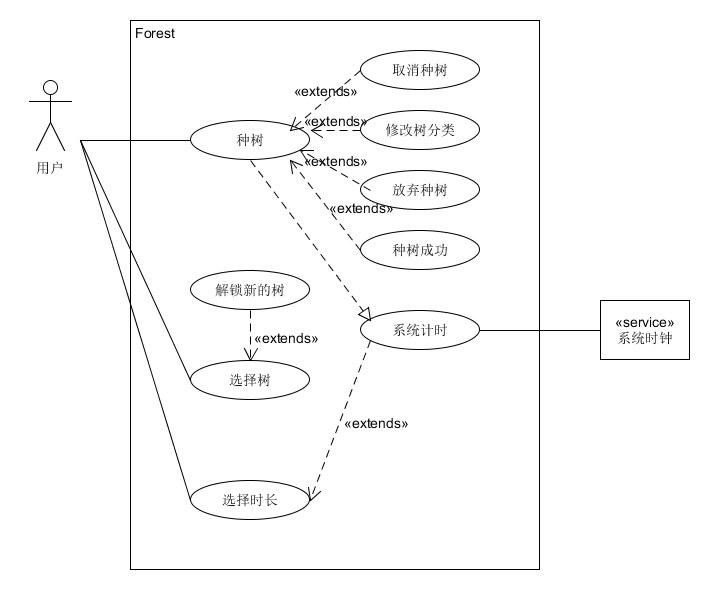

用例图

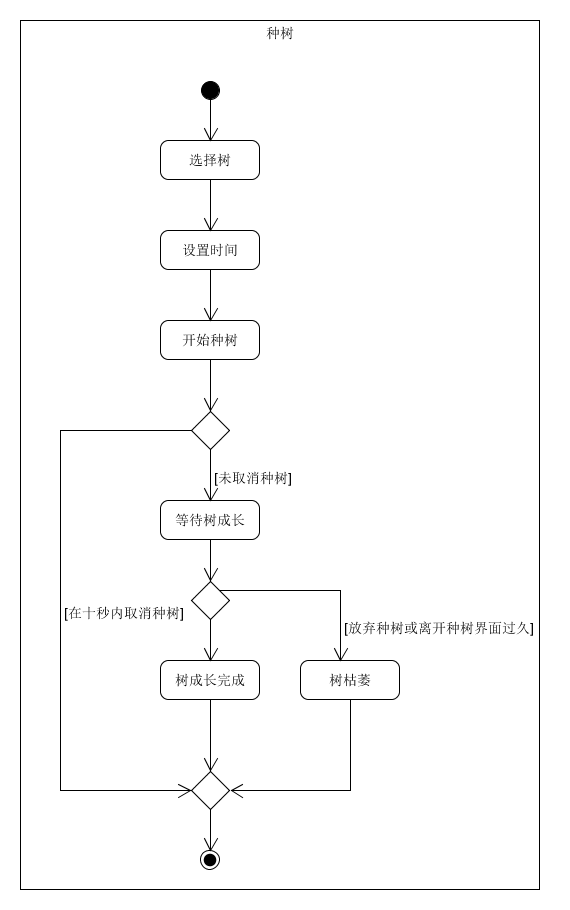

种树用例的活动图

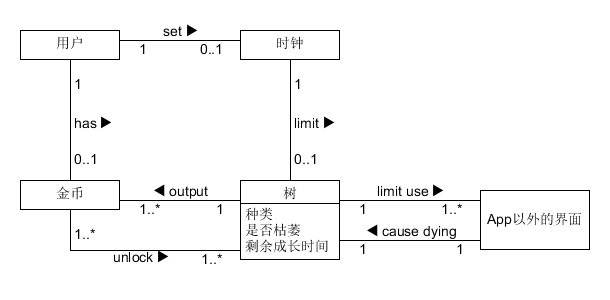

领域模型

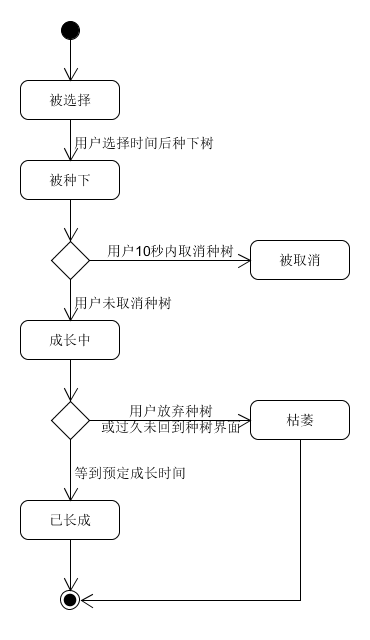

树对象状态图

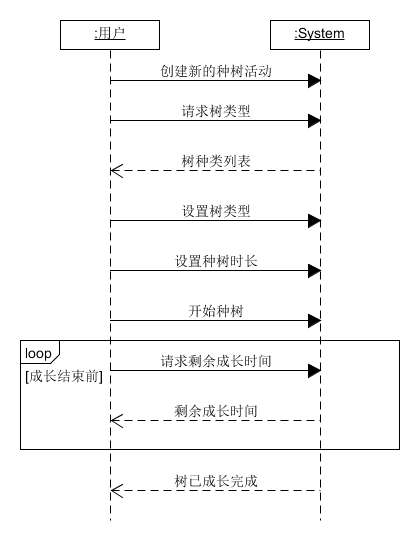

系统顺序图

###协议1：设置树的种类

操作：设置树的种类

交叉引用：选择树

前置条件：已创建新的种树活动

后置条件：1. 创建了树的实例treeInstance；

​ 2. treeInstance的属性treeInstance.type 被设置为type，treeInstance.isWithered设置为isWithered，treeInstance.lastTime设置为lastTime。
